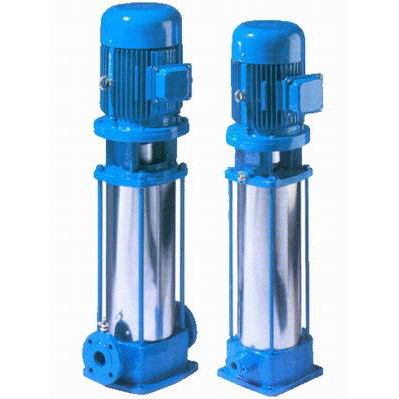

一、產品概述：
GDL型系列多J管道離心泵是本公司在國內外更優泵型之基礎上結合用戶要求及消防有關標準，并根據JB/TQ6435-92標準設計制造的新一代產品。本系列泵采用立式節段式外加不銹鋼殼體結構，使得泵的進出口位于同一水平線上且口徑相同，能象閥門一樣安裝于管路之中，它同時集中了多J泵之高壓、立式泵之占地面積小及管道泵之安裝方便的優點。由于采用更優的水力模型，所以還具有有效節能，運行平穩等優點，而且軸封采用耐磨機械密封，無泄漏使用壽命長。
GDL型泵適用于高壓運行系統中輸送清水或物理化學性質的液體，如高層建筑給水、鍋爐給水、消防系統等輸送或管道增壓之用。
二、供應范圍：
口徑：25-150mm 流量：2-160m3/h 揚程：36-200m 電機功率：1.1-110KW 材質：不銹鋼。
三、工作條件：
a) 本型泵 可輸送清水或物理化學性質類似于清水的液體； b) 溫度范圍：-15℃~+120℃； c) 工作壓力：大壓力2.5MPa，即系統壓力=入口壓力+閉閥工作時的壓力<2.5MPa； d) 周圍環境的溫度應低于40℃，相對濕度不超過95%； e) 輸送含腐蝕性介質及熱液體時，請于訂貨時提出，以便采用特殊材質滿足使用要求。
四：型號意義：
25GDL4-11×4 25-泵進出口直徑 GDL-立式多J管道泵 F-表示整體不銹鋼材質 4-設計點流量（m3/h） 11-單J揚程 4-J數5
| GDL型立式多J管道泵 | ||||
| 型 號 | 流量 (m3/h) | 揚程 (m) | 吸程 (m) | 電機功率 (KW) |
25GDL2-12×3 | 2 | 36 | 7.5 | 1.1 |
25GDL2-12×4 | 2 | 48 | 7.5 | 1.1 |
25GDL2-12×5 | 2 | 60 | 7.5 | 1.5 |
25GDL2-12×6 | 2 | 72 | 7.5 | 1.5 |
25GDL2-12×7 | 2 | 84 | 7.5 | 2.2 |
25GDL2-12×8 | 2 | 96 | 7.5 | 2.2 |
25GDL2-12×9 | 2 | 108 | 7.5 | 2.2 |
25GDL2-12×10 | 2 | 130 | 7.5 | 3 |
25GDL2-12×11 | 2 | 302 | 7.5 | 3 |
100GDL72-14×2 | 72 | 28 | 4.5 | 11 |
100GDL72-14×3 | 72 | 42 | 4.5 | 15 |
100GDL72-14×4 | 72 | 56 | 4.5 | 18.5 |
100GDL72-14×5 | 72 | 70 | 4.5 | 22 |
100GDL72-14×6 | 72 | 84 | 4.5 | 30 |
100GDL72-14×7 | 72 | 98 | 4.5 | 30 |
